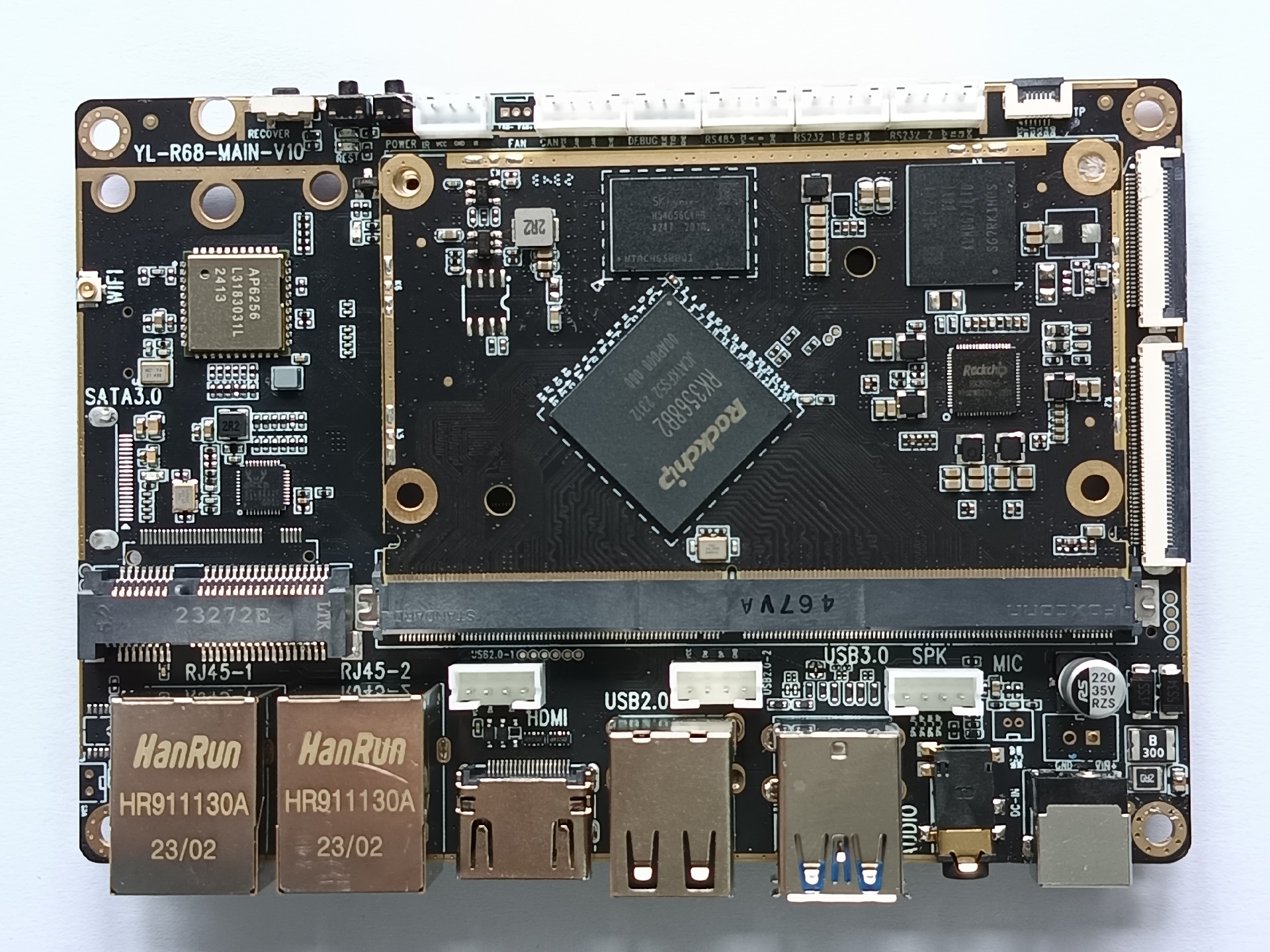

YL68-RK3568主板

YL68-RK3568主板是基于瑞芯微 RK3568 芯片平台精心设计的一款全功能主板RK3568 处理器设计，其由我司的YL68-CORE核心模块组成, 主频最高2.0GHz，采用22nm 先进工艺

四核 64 位 Cortex-A55 处理器 22 nm 先进工艺，主频最高2.0GHz集成 GPU Mali-G522EE，OpenGL ES3.2/2.0/1.1，内置AI加速器NPU，支持INT8 混合运算,算力达1 Tops

主板具备输出多种显示接口（1x HDMI 2.1 OUT、1x eDP 1.3、1x MIPI-DSI、1x MIPI-LVDS），并且支持3屏异显（2.5K+2.5K+2K，或者4K+2K）显示输出为您提供更好的视觉体验

主板有支持多种功能接口485、232、TTL、CAN、USB3.0、USB2.0、WIFI 2.5模块，4G&5G模块兼容M2硬盘、音频等功能接口，接口比较丰富

金手指封装，便于插拔，主板尺寸87mm * 125mm

提供硬件与软件定制设计服务

产品特点

接口丰富

支持HDMI输出，MIPI ,EDP,LVDS显示，4G&5G&M2硬盘 232,485,CAN等丰富接口
系统软件

Android11系统，Linux系统
稳定可靠性测试

低温存储、高温运行、高低温循环、浪涌、脉冲、静电、长时间稳定性测试
CPU性能

RK3568四核 64 位 Cortex-A55 处理器 22 nm 先进工艺，GPU 为 Mali-G522EE，OpenGL ES3.2/2.0/1.1，Vulkan1.1，支持INT8算力1 Tops
接口丰富

采用金手指核心板+底板设计，灵活搭配不同配置核心板且便于维修
主板性能

采用金手指封装，便于拆卸维修，尺寸：125*85mm, 温度：-40℃～+85℃

产品参数

Description	Parameter
显示输出接口	1x HDMI2.1 1x MIPI接口 1×DP接口 1×LVDS接口
音频接口	1x HDMI音频输出 2 × Speaker喇叭输出（2.7W/4Ω) 1x 耳机输出,支持麦克风，音频
以太网	2x GMAC(10/100/1000M)
无线网络	SDIO接口，支持2.4G,+5G BT5.0
通信模块	mini PCIe&M2连接器接口支持2G/3G/4G/5G模块
摄像头接口	1×MIPI-CSI0, 2x4-lane/2x2×2-lane@2.5Gbps/lane
M.2	支持M.2 NGFF ( M-KEY ) PCIE V2.1 x4 with NVMe SSD
SD card	兼容SDIO 3.0协议，支持系统启动
USB	2路双层x USB2.0 Host,Type-A 2路双层x USB3.0 Host,Type-A 3x USB2.0外置
串口	1×RS485(兼容TTL) 1×CAN(兼容TTL)
调试	1×调试串口
RTC	1×RTC
FAN	1×Fan
扩展接口	1x I2C(支持CTP) 1x ADC接口,1xPOWER KEY,1xRESET

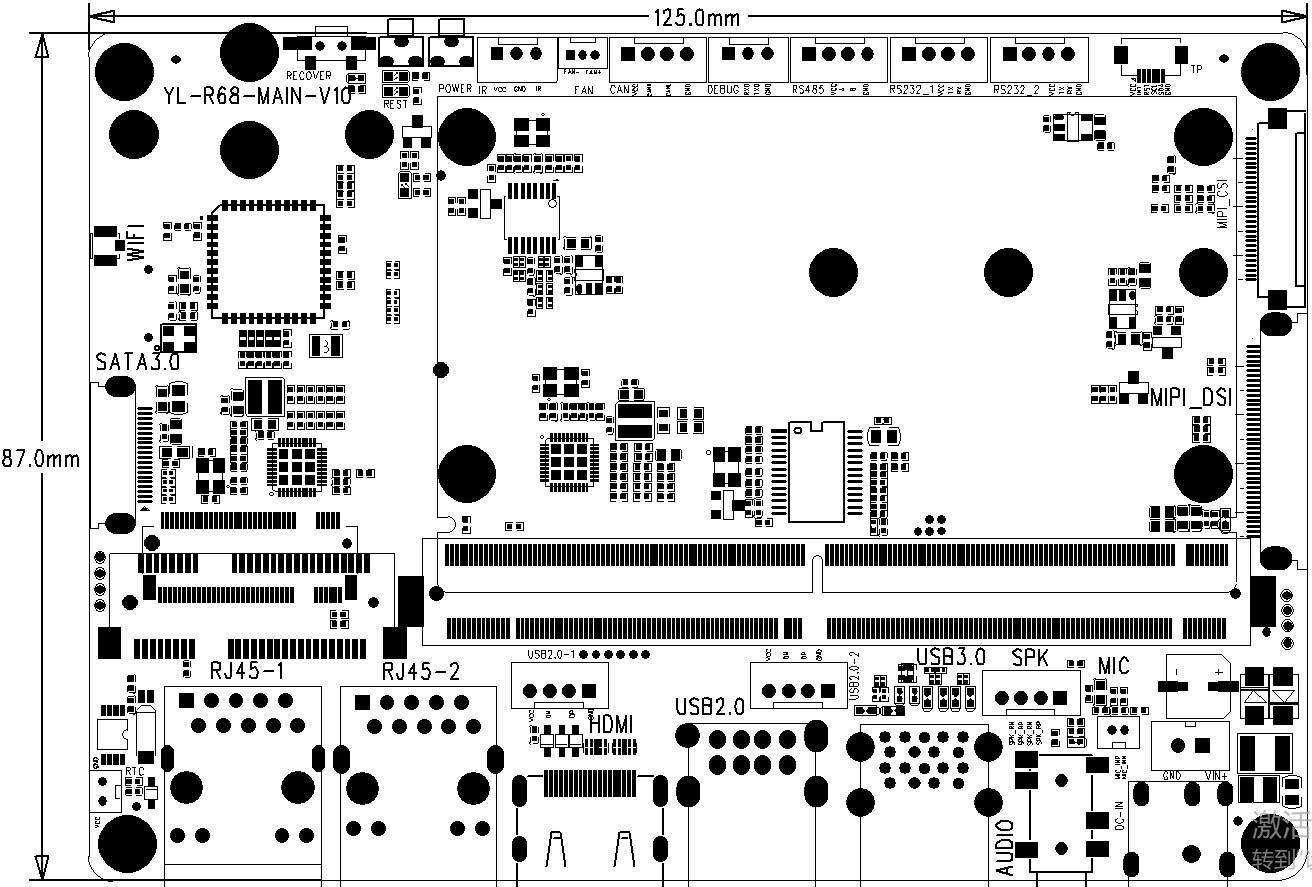

底板尺寸	125mm×88mm
电源	电源输入12V/2A PH2.54插针连接器
