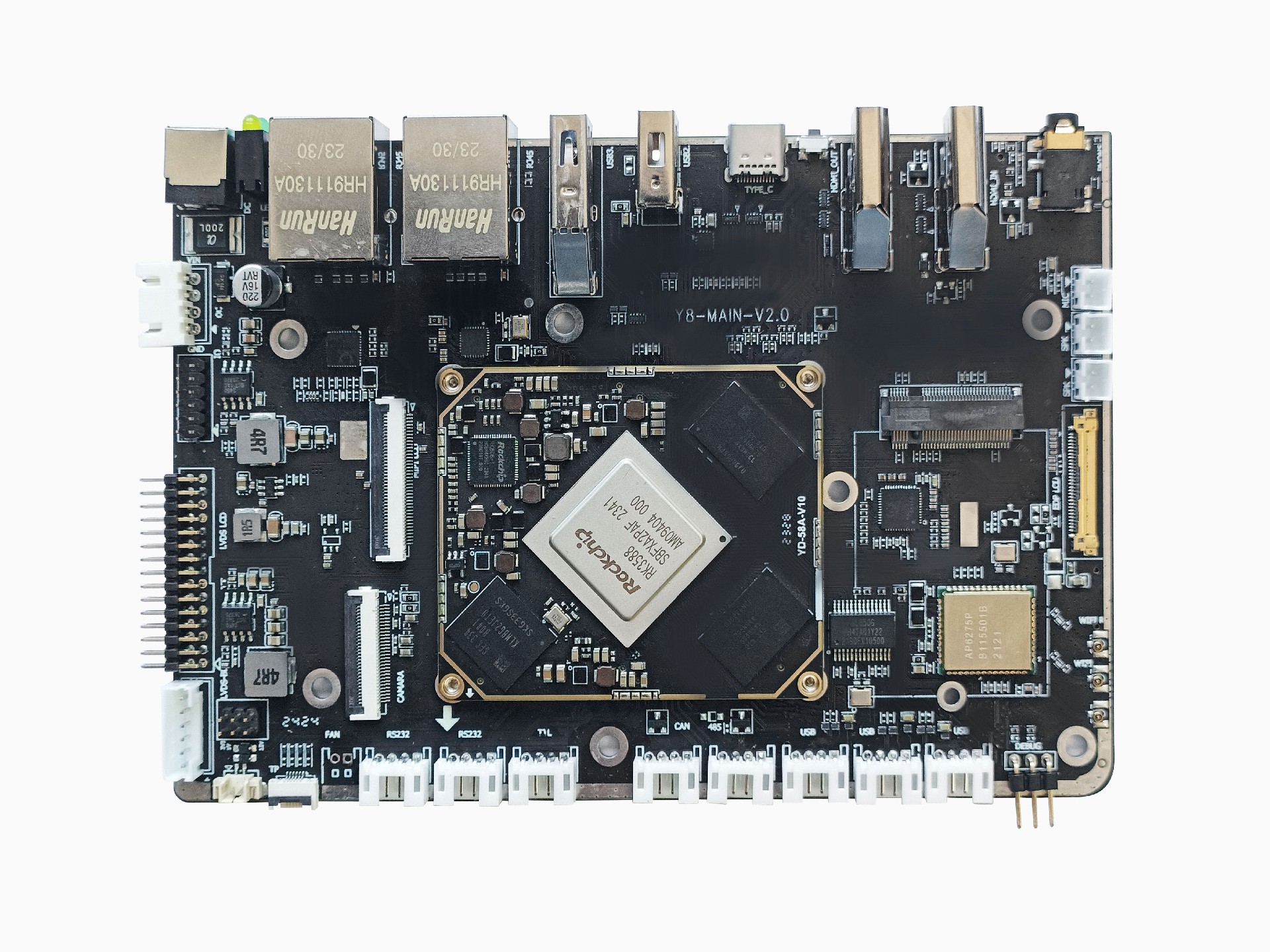

Y8-RK3588主板

Y8-RK3588主板是基于瑞芯微 RK3588 芯片平台精心设计的一款全功能主板RK3588 处理器设计，其由我司的YD58核心模块组成,主频最高2.4GHz，采用8nm 先进工艺

四核64 位 Cortex-A76 和四核Cortex-A55集成Mali G610 MP4四核GPU，内置AI加速器NPU，支持INT4/INT8/INT16/FP16 混合运算,算力达6Tops

主板具备输出多种显示接口（1x HDMI 2.1 OUT、1x eDP 1.3、1x DP 1.4、1x MIPI-DSI、1x MIPI-LVDS），并且支持四屏异显，最高分辨率7680x4320@60Hz的显示输出为您提供更好的视觉体验

主板具备多种输入信号接口（1x HDMI 2.1 IN、1x Camera、1x MIPI RX）

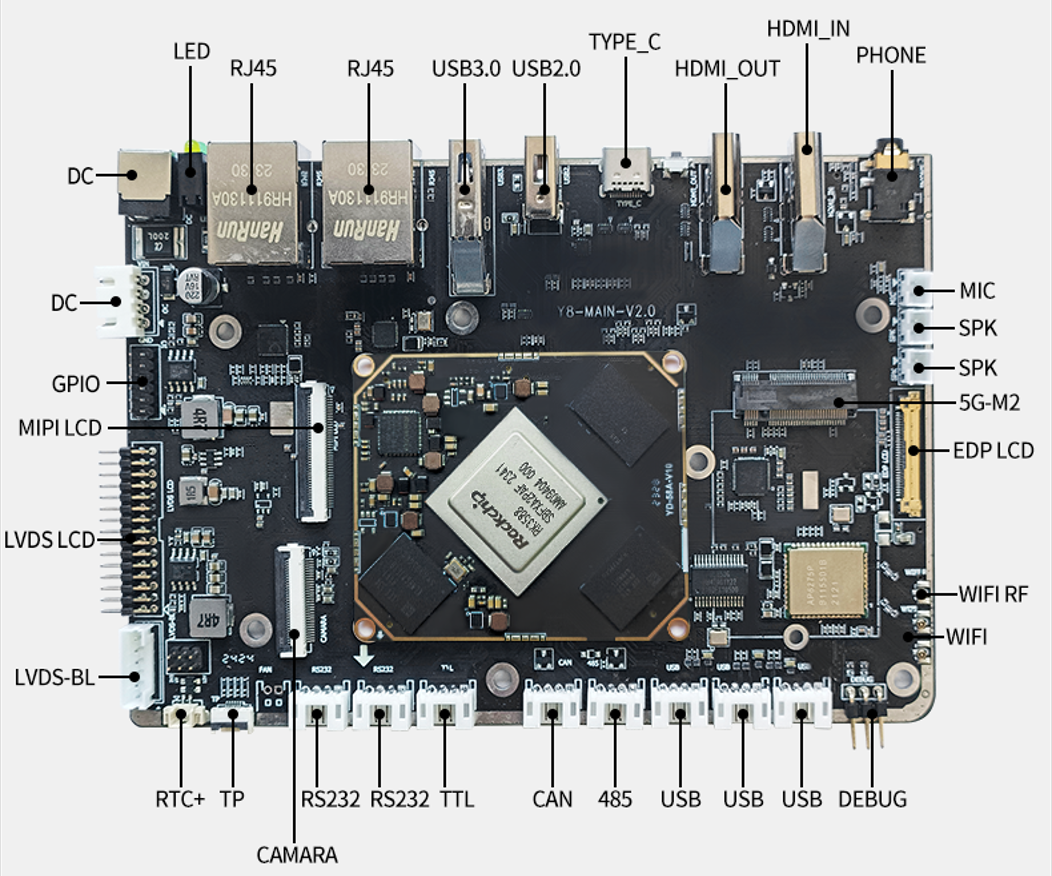

主板有支持多种功能接口485、232、TTL、CAN、USB3.0、USB2.0、WIFI 6模块，4G&5G模块兼容M2硬盘、音频等功能接口，接口比较丰富

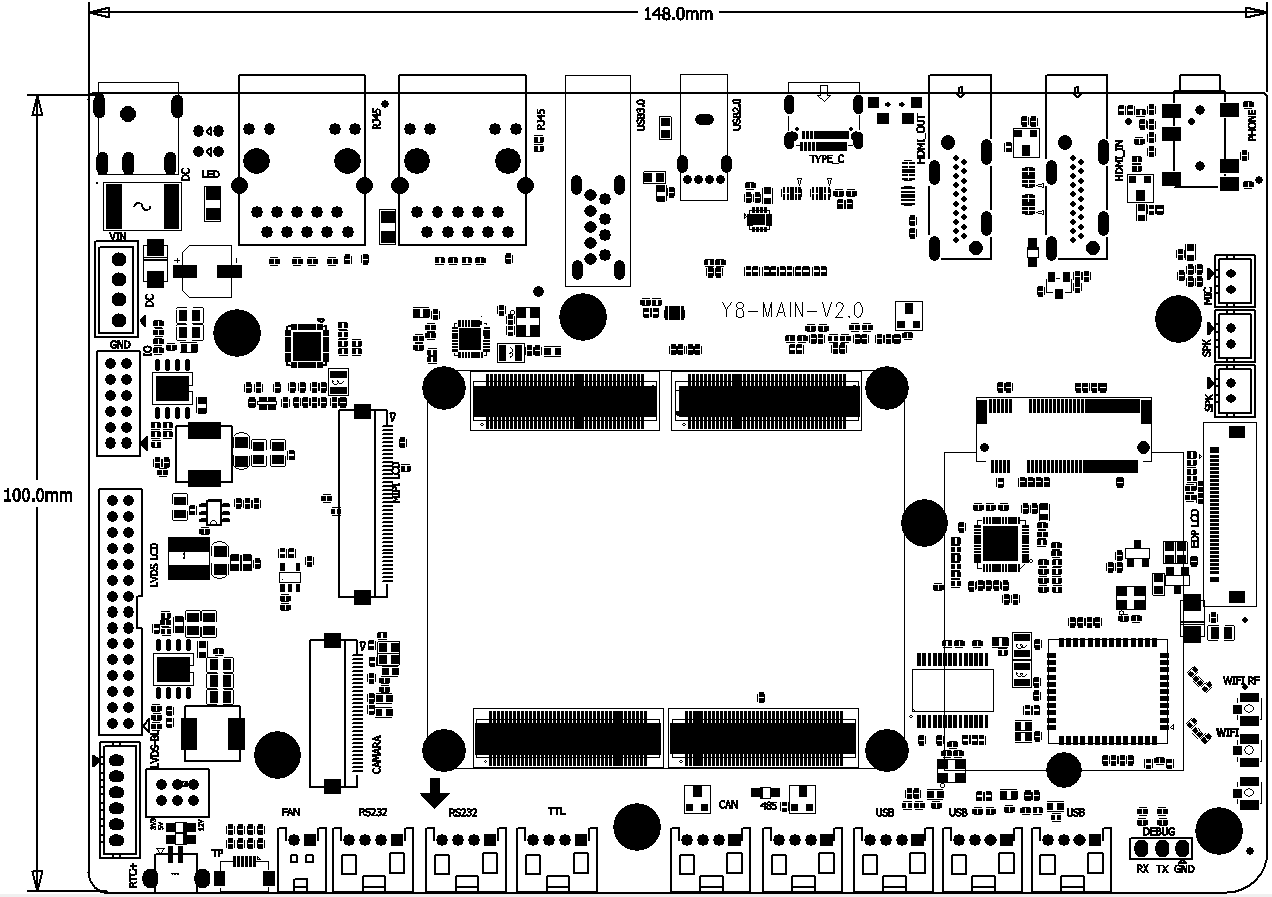

B2B 封装，便于插拔，主板尺寸148mm * 100mm

提供主板硬件与软件定制设计服务

产品特点

接口丰富

支持HDMI输入输出，TYPE-C DP,MIPI ,EDP,LVDS显示，4G&5G&M2硬盘 232,485,CAN等丰富接口
系统软件

Android12系统，Linux系统
稳定可靠性测试

低温存储、高温运行、高低温循环、浪涌、脉冲、静电、长时间稳定性测试
CPU性能

RK3588 4xCortex-A76 和4xCortex-A55集成Mali G610 MP4四核GPU，支持INT4/INT8/INT16/FP16 混合运算,算力达6Tops
接口丰富

采用B2B核心板+底板设计，灵活搭配不同配置核心板且便于维修
主板性能

采用B2B封装，便于拆卸维修，尺寸：148*100mm, 温度：-40℃～+85℃

产品参数

Description	Parameter
显示输出接口	1x HDMI2.1(Type-A)接口，支持8K/60fps 1x MIPI接口，支持4K@60fps 1x eDP接口，支持4K@60fps 1×DP接口，支持8K@30fps 1×LVDS接口，支持1080P@60fps
显示输入接口	1×HDMI in，支持4K@60fps 1x MIP输入I接口，支持4K@60fps
音频接口	1x HDMI音频输出 2 × Speaker喇叭输出（2.7W/4Ω) 1x 耳机输出,支持麦克风，音频
以太网	2x GMAC(10/100/1000M)
无线网络	PCIE2.0接口，支持WIFI6 5G/2.4G,BT5.0
通信模块	mini PCIe支持2G/3G/4G/5G模块
摄像头接口	2×MIPI-CSI0, 2x4-lane/2x2×2-lane@2.5Gbps/lane
M.2	支持M.2 NGFF ( M-KEY ) PCIE V2.1 x4 with NVMe SSD
SD card	兼容SDIO 3.0协议，支持系统启动
USB	2x USB2.0 Host,Type-A 1x USB3.0 Host,Type-A 1x USB3.0 OTG
PCIe	1x 2Lanes PCIe3.0 Connector
SATA	1x SATA3.0 Connector
串口	1×CAN2.0B 2×RS232(兼容TTL) 1×RS485 1×TTL
调试	1×调试串口
RTC	1×RTC
FAN	1×Fan
扩展接口	1x I2C(支持CTP) 1x ADC接口,1xPOWER KEY,1xRESET 10x GPIO口（可以复用为I2C/UART/SPI/PWM/CAN）
底板尺寸	148mm×90mm
PCB规格	4层板
电源	电源输入12V/2A PH2.54插针连接器
